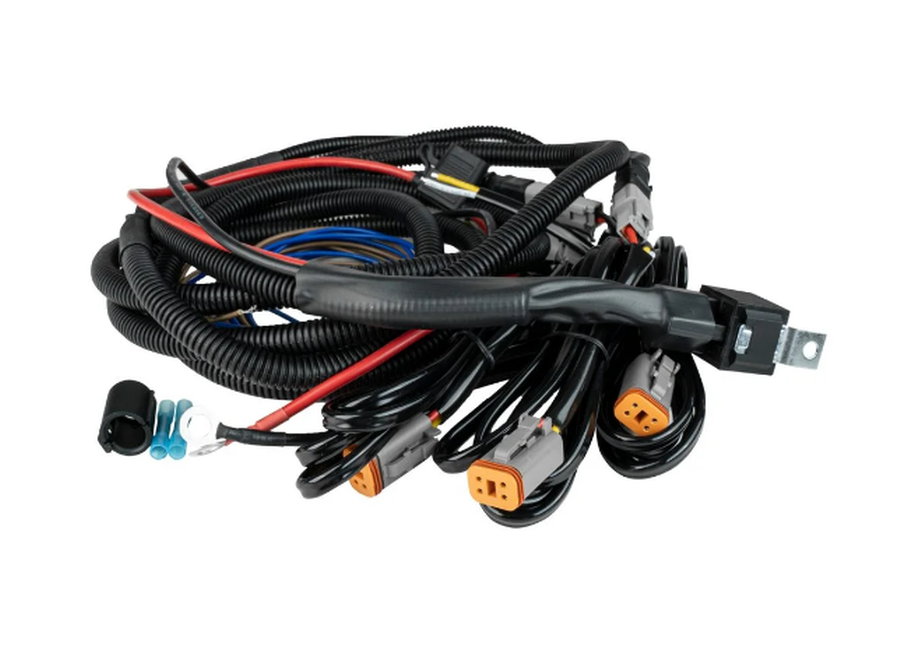

Siberia Pro Kabelkit mit 3 Anschlüssen für DT2 und DT4 Steckkontakte

Siberia Pro Kabelkit mit 3 Anschlüssen für DT2 und DT4 Steckkontakte

Bis zu 3x 145W über DT Stecker (oder bis 1x 480W über gekürztem Direktanschluss ohne DT Stecker)

Artikelnummer: 208-270478

Beschreibung

Kabelkit zum Anschluss von bis zu 3 Zusatzscheinwerfern.
Der Kabelkit ist mit der Kabelauslegung auf den langen Strecken in starken Kabelstärken AWG10 bzw. AWG12 bestens geeignet auch starke LED Scheinwerfer anzusteuern.
Das Endstück bilden 3 Anschlussstecker DT2, welche jeweils mit einem Adapter auf DT4 versehen ist.
Hierdurch können beide typische Anschlussarten bedient werden.

technische Details:
Zuleitung zum Relais:
Kabel schwarz / rot AWG 10 ca. 70 cm abgesichert mit einer 40A Sicherung
Signaleingang vom Fernlicht Kabel braun ca. 200cm
Relais: 12V/60A / NO 40A/14VDC / NC 30A/14VDC
Ausgang: Kabel schwarz / rot AWG 12 ca. 240 cm
plus Verteilung auf die Einzelzuleitungen zu den Zusatzscheinwerfern 1x 40cm / 1x 30cm / 1x 20cm
Plus3 x  Adapterstecker von Stecker DT2 auf DT4 ca.15 cm
Die zwei zusätzlichen Litzen des DT4 Stecker werden von dem Adapterstecker als Kabel mit ca. 130cm Länge und offenem Ende weiter geführt.
Über diese zwei zusätzlichen Kabel kann das Positionslicht angeschlossen werden.
Je nach Anschlusstelle und Leistungsaufnahme des Positionslicht des Zusatzscheinwerfers kann dieses entweder direkt angesteuert werden oder sollte ggf. ebenfalls über einen Relaiskit angesteuert werden.
